FTS-AFDM512 連續電動變倍自動對焦數碼顯微鏡是復坦?？萍甲钚卵邪l(fā)的集HDMI相機、連續電動變倍自動對焦鏡頭與集成照明為一體的產品。AFDM是Auto Focus Digital Microscope的縮寫。通過搭配不同HDMI相機，連續電動變倍鏡頭，以及照明光源即可組成不同的AFDM系列產品，滿足客戶的需求。
- 產品詳情
FTS-AFDM512連續變倍自動對焦數碼顯微鏡
FTS-AFDM512 連續電動變倍自動對焦數碼顯微鏡是圖譜光電最新研發的集HDMI相機、連續電動變倍自動對焦鏡頭與集成照明為一體的產品。FTS-AFDM是Auto Focus Digital Microscope的縮寫。通過搭配不同HDMI相機，連續電動變倍鏡頭，以及照明光源即可組成不同的FTS-AFDM系列產品，滿足客戶的需求。
FTS-AFDM可搭配各種支架或臂架，通過電動變倍實現不同倍率光學變倍，對焦模式支持自動對焦和手動對焦；
FTS-AFDM采用高性能SONY CMOS傳感器，相機內嵌ARM核，可直接連接到HDMI顯示器。相機自帶XFCAMView軟件，擁有相機控制面板、測量工具條、相機綜合控制工具條，自動對焦控制面板，用USB鼠標可直接對相機的各項參數或操作進行操控；相機捕獲的圖像同視頻可保存在SD卡中供現場分析與后繼研究；FTS-AFDM廣泛適用于工業檢測，醫學觀察，教學科研，自動化系統等領域。
FTS-AFDM512 支持HDMI/USB/ETH/WiFi控制與視頻輸出(ToupView)，輸出時的幀率為4K/30FPS，變倍范圍為1X~18X，支持電動變倍與自動對焦。
FTS-AFDM512由H4KPA相機模塊，EMZO-18XA-250鏡頭模塊和DRL-5076A-NPC光源（可選）組合而成，主要特點如下：
· 電動變焦控制5組16片鏡片，實現18倍光學變倍，支持自動對焦和手動對焦
· FTS-AFDM512A標準工作距離250mm，目標物體在205-255mm范圍內可通過自動對焦實現清晰觀測FTS-AFDM512B標準工作距離640mm，目標物體在400-670mm范圍內可通過自動對焦實現清晰觀測
· 標準工作距離時，FTS-AFDM512A低倍視野為255mm*145mm，高倍時視野為2mm*8mm；FTS-AFDM512B低倍視野為655.8mm*368.9mm，高倍時視野為36.4mm*20.5mm。用戶可以在低倍視野下快速定位目標物體，在高倍視野下進行顯微觀測
· 標準測量工作距離下，相機內已存放了1~18倍默認測量定標信息，用戶可精準測量
· 采用Sony IMX415 1/2.8” 4K Starvis CMOS，信噪比高
· 4K HDMI/NETWORK/USB多接口輸出
· 4K/1080P HDMI輸出自適應切換
· 4K60fps低延時HDMI輸出，平均延時40ms
· SD卡/USB閃存盤保存捕獲圖像或視頻，并支持本地預覽與回放
· 支持RAW格式圖像的捕獲與顯示
· 支持拍照通過網絡自動上傳到服務器功能
· 支持USB音控模塊，實現語音指令實時操控相機進行拍照、錄像以及凍結等操作
· 全新瀏覽界面，提供豐富的文件操作功能，圖片與圖片對比，圖片與實時視頻對比，多張圖片景深合成功能，多張圖片拼接功能
· 提供多種對焦方式，對焦區域大小可修改；提供對焦+景深合成模式，方便在高倍率下多個對焦區域合成高景深圖片
· 提供實時視頻景深合成功能
· 提供場景默認ISP參數切換，方便二次調整優化
· 內嵌XCamView軟件用于控制相機，內嵌鼠標操控的相機控制面板、測量工具條、綜合控制工具條、自動對焦控制面板
· 強大的ISP功能，銳化和3D降噪效果顯著，ROI白平衡更加精準
· ToupView/ToupLite軟件，電腦端操作更便捷
· iOS/Android移動端應用，免費應用商店下載
· 頭部吸合式LED環形燈，亮度可直接由相機控制，整潔、簡單方便
· 適配直徑76mm適配器支架，可快速構建連續變倍顯微視頻一體機
應用
FTS-AFDM512 廣泛適用于工業檢測，醫學觀察，教學科研，自動化系統等領域。
相關模塊
FTS-AFDM數碼模塊
傳感器型號與尺寸 | 像素(μm) | G光靈敏度/暗電流 | 傳感器輸出(FPS/分辨率) | 采樣平均 | 曝光時間 |
Sony IMX415LQR-C | 1.45x1.45 | 300mv/0.13 with 1/30s | 60@3840*2160 | 1x1 | 0.059~1000 |
不同接口輸出參數如下表所示：
訂購代碼 | 視頻錄制(FPS/分辨率) | HDMI2.0(FPS/分辨率) | USB3.0(FPS/分辨率) | NETWORK(FPS/分辨率) |
H4KPA | 60@3840*2160 | 60@3840*2160 | 30@3840*2160 | 60@1920*1080 |
FTS-AFDM鏡頭模塊
鏡頭代碼 | 工作距離 | 光學變倍范圍 | MTF(lp/mm) | 畸變 | FOV@1X(mm) | FOV@18X(mm) |
EMZO-18XA-250 | 205~255 | 0.021X~0.39X | 160 | 0.5% | 255x145 | 14.2x8 |
EMZO-18XA-640 | 400-670 | 0.0085X~0.1529X | 160 | 0.5% | 655.8x368.9 | 36.4x20.5 |
1X同18X是我們特別定義的是歸化倍率，僅用于表示最低同最高倍率的相對關系。這里的歸化1X=0.021/0.021; 18X=0.39/0.021;
FTS-AFDM照明模塊
Order Code | LED | Power | Inner Dia.(mm) | Out Dia.(mm) |
DRL-5076A-NPC | 8 CREE xpes | 3V/3A | 50 | 76 |
AALRL-200-7650 | 12個1W LED | 12V/2A | 50 | 76 |
DRL: LED 無線LED 環形光源; NPC: 無電源線
AALRL-200-7650外接照明模塊連接
FTS-AFDM512系列相機型號
目前FTS-AFDM512系列分有兩款，分別是FTS-AFDM512A同FTS-AFDM512B，其中的照明模塊可以在采購時指定。
型號 | 數碼模塊 | 鏡頭模塊 | 照明模塊 |
FTS-AFDM512A | H4KPA | EMZO-18XA-250 | DRL-5076A-NPC/AALRL-200-7650 |
FTS-AFDM512B | H4KPA | EMZO-18XA-640 | DRL-5076A-NPC/AALRL-200-7650 |
FTS-AFDM512系列相機目前支持兩款鏡頭模塊，應用于不同的工作距離，可根據需求選擇對應的相機型號
詳細參數

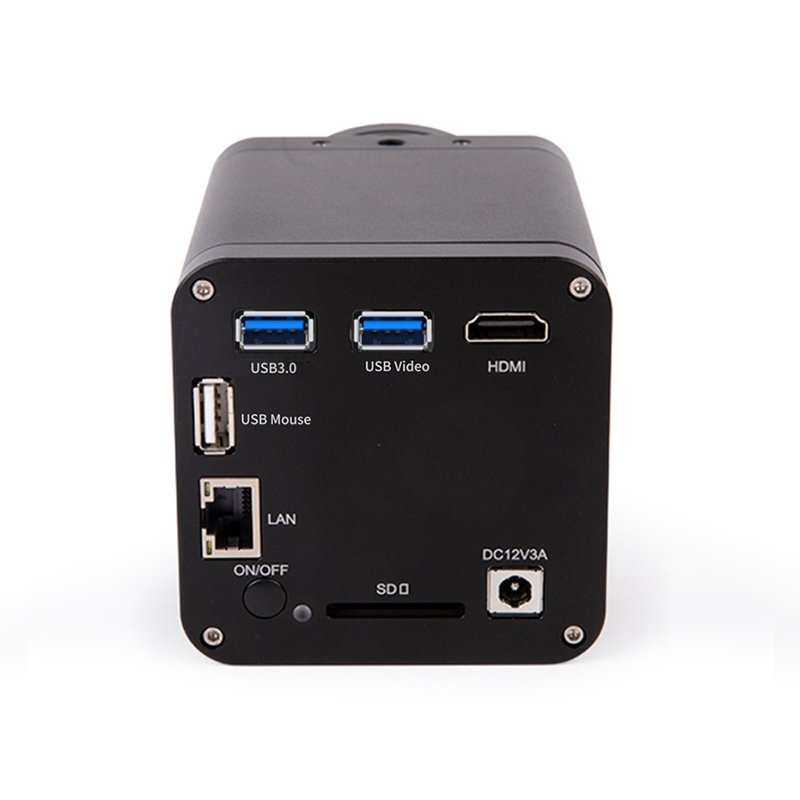

接口與按鍵功能 | |||
| USB Mouse | USB鼠標實現對XCamView操作控制 | |
USB3.0 | 連接U盤，實現圖片和視頻存儲功能 | ||
HDMI | 符合HDMI2.0規范，用于4K/1080P視頻圖像輸出，支持顯示器的自動分辨率切換 | ||
USB Video | 連接電腦USB3.0接口，通過ToupView實現視頻圖像傳輸、處理與捕獲 | ||
LAN | 以太網接口，連接路由器/交換機，通過ToupView實現視頻圖像的網絡傳輸 | ||
ON/OFF | 電源開/關 | ||
LED | LED狀態指示燈 | ||
SD | 符合SDIO3.0規范，用于捕獲視頻與圖像的存儲(HDMI輸出情況下) | ||
DC12V3A | DC12V3A電源輸入 | ||
軟件功能（XCamView） | |||
UI操作 | 通過USB鼠標實現對XCamView的操控 | ||
圖像捕獲 | 8M（3840*2160）JPEG、TIFF或RAW格式，存儲設備有SD卡或者U盤 | ||
視頻錄像 | 視頻格式：MP4封裝H264/H265編碼的8M(3840*2160)視頻文件 | ||
相機控制面板功能 | 包括曝光時間、增益、白平衡、顏色調整、銳度、3D 降噪、飽和度、Gamma、對比度、亮度、色調以及50Hz/60Hz防閃爍等功能 | ||
測量工具條 | 包括校準、幾何量測量以及測量參數導出等功能 | ||
綜合控制工具條 | 包括放大/縮小（最大10倍數碼放大），鏡像/翻轉，凍結，景深合成，拼接，十字線，圖形疊加，畫中畫，自動對焦，LED亮度控制，瀏覽(包括圖片瀏覽、錄制視頻回放、圖片視頻對比、圖片對比、圖片景深合成、圖片拼接、圖像處理)，以及豐富的圖像測量功能 | ||
自動對焦控制面板 | 包括變倍控制、手動對焦、自動對焦、自動對焦+景深合成、單次對焦、重置等功能 | ||
NETWORK/USB Video輸出情況下的ToupView/ToupLite軟件功能與環境 | |||
白平衡 | 經典自動、手動以及ROI白平衡 | ||
顏色技術 | Ultra-Fine顏色引擎以及3D降噪和局部動態范圍調整等技術 | ||
捕獲/控制SDK | Windows/Linux/macOS/Android 多平臺(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc) | ||
記錄機制 | 靜態圖像或視頻 | ||
PC基本要求 | CPU：Intel Core2 2.8GHz或更高 | ||
內存: 4GB或更多 | |||
USB接口：USB3.0接口或更高 以太網接口：RJ45以大網接口 | |||
顯示器：19”或更大 | |||
CD-ROM | |||
工作環境 | |||
工作溫度（攝氏度） | -10~ 50 | ||
貯存溫度（攝氏度） | -20~ 60 | ||
工作濕度 | 30~80%RH | ||
保存濕度 | 10~60%RH | ||
尺寸 | |||
長度 x 寬度 x 高度 | 80mm x 80mm x 122mm | ||
運輸重量 | 0.75kg | ||

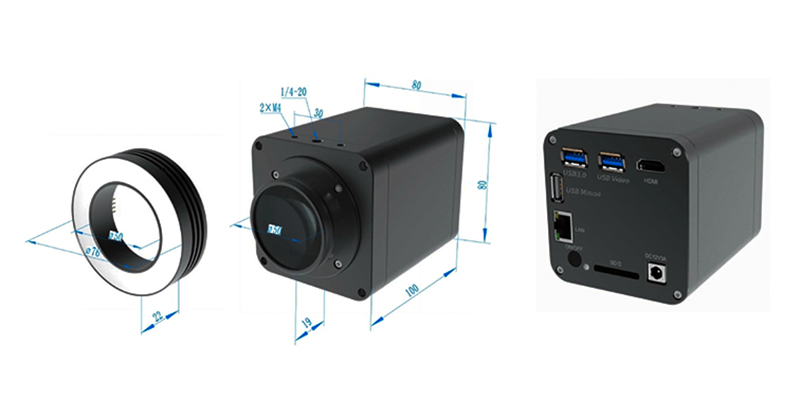

FTS-AFDM512整體尺寸

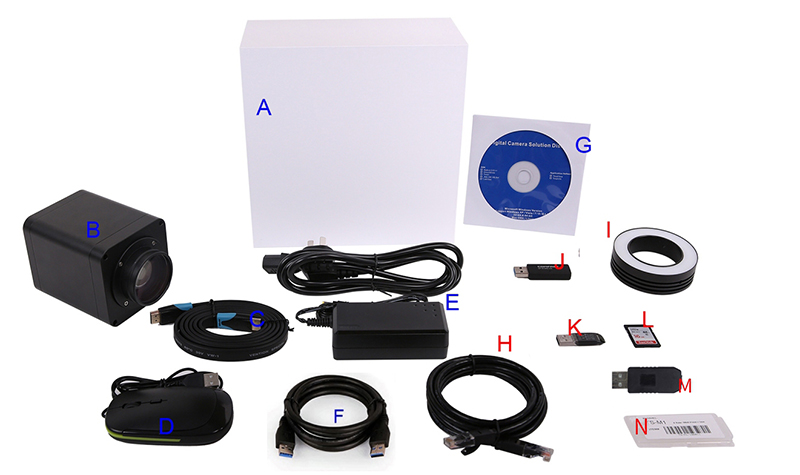

裝箱清單
標準裝箱清單 | ||
A | 相機包裝盒規格: L: 220cm W: 220cm H: 110cm (1pcs, 2公斤/每盒) | |
B | FTS-AFDM512系列相機一臺 | |
C | HDMI線 | |
D | USB接口鼠標 | |
E | 電源適配器: 輸入: AC 100~240V | 美標： 型號: HKA03612030-7K : UL/CE/FCC （配美標AC電源線） 歐標： 型號: HKA03612030-7K : UL/CE/FCC （配歐標AC電源線） EMI 標準: FCC Part 15 Subpart B EMS 標準: EN61000-4-2,3,4,5,6 |
F | USB3.0 A公A公鍍金頭數據線/1.5m | |
G | CD (驅動與應用程序, ?12cm)/U盤 | |
可選附件 | ||
H | 網線 | |
I | LED環形光源(DRL-5076A-NPC)或AALRL-200-7650（未給出） | |
J | U盤 | |
K | USB接口無線網卡適配器（WiFi模式下，需要USB WiFi適配器才能操作相機），不同的型號，外形會有所不同 | |
L | SD卡(16G) | |
M | USB音控模塊 | |
N | 測微尺 | 106011/TS-M1(X=0.01mm/100Div.)； |
